Buitenapparatuurkasten geïntegreerd met rechtgeversysteem en intelligent ventilatiesysteem
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ESTEL |
| Certificering: | ISO9001 |
| Modelnummer: | ET9090210-40U |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Houten behuizing |
| Levertijd: | 3-4 weken |
| Betalingscondities: | T/T |
| Levering vermogen: | 5000 PCs/maand |
|
Gedetailleerde informatie |
|||
| Eén compartiment:: | 19 inch, 40U | Materiaal voor kasten: | van ijzer of van staal |
|---|---|---|---|
| Externe dimensie: | W × D × H 900 × 900 × 2100 mm | Kleur: | Grijs RAL7032 |
| De deur: | Één voordeur | Verpakkingen: | anticorrosieve openluchtpoederdeklaag |
| Markeren: | Intelligente ventilatiesysteem buitentelecomkas,Geïntegreerde rectificatoren voor buitenapparatuur,Buitenruimte-apparatuurkast |
||
Productomschrijving
Buitenapparatuurkasten geïntegreerd met rechtgeversysteem en intelligent ventilatiesysteem
1. Buitenapparatuurkasten geïntegreerd met rechtgeversysteem en intelligente ventilatiesysteem kenmerken:
● Buitenafbouw voor zware werken
● 40 rack-eenheden (RU), standaard 19 ̊ rail
● Vooraan toegang (optioneel achterin toegang)
● Driepunts slot tegen diefstal, hangslot
● Buiten poedercoating, corrosiebestendige
● Standaardkleur: lichtgrijs, RAL7035.
● Kabelinlaat aan de bodem van de kast
● Voeg een aardingsbalk toe
● Doe een deurstop in
● Optioneel koeloplossingen: ventilator, airconditioner, warmtewisselaar
2Geïntegreerde buitenruimtetechniekparameter:
| Categorie | ET48300-Y45D613A | |
| Systemen | Afmeting ((mm) | 482.0(W) *350.0(D) *13U(H) |
| Gewicht | ≤ 20 kg ((zonder rechtlijningsmodule) | |
| Koelstand | Natuurlijke koeling | |
| Installatie-modus | Voor de vervaardiging van elektrische apparaten van de categorieën 8471 en 8472 | |
| IP-klasse | IP20 | |
| AC-verdeling | Inlaatspanning | 353-406Vac |
| Nominale ingangsspanning | 380Vac | |
| Invoercapaciteit | 63A/3P | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Photovoltaïsche distributie | Inlaatspanning | 120-425Vac |
| Nominale ingangsspanning | 340Vac | |
| Invoercapaciteit | 25A/2P*8 MCB | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
D.C. Distributie
|
Uitgangsspanning | -42-58VDC, nominale waarde: -53,5VDC |
| Maximale capaciteit | 24 kW | |
| Batterijverbinding | 125A/1Px4 | |
| met een vermogen van niet meer dan 50 kW |
b. "technische apparatuur" voor de "ontwikkeling" van een of meer van de volgende onderdelen: BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| DC SPD | 10 kA/, 8/20 μs | |
| Rectificator | Efficiëntie | ≥96%@340Vdc/53,5VDC nominale belasting |
| Nominaal vermogen | 3000 W ((200 ∼425 Vdc) | |
| Werktemperatuur | -40°C~+75°C (voluitvoer onder 55°C) | |
| Afmeting | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |
| Koelstand | Gedwongen koelen met ventilator | |
| Controller | Signalinvoer | 4 AI ((3 batterijtemperatuur, 1 omgevingstemperatuur), 6 DI ((SPD, 6 gemeenschappelijke DI) |
| Alarmuitgang | 4 droog contact | |
| Communicatiepoort | LAN/RS232/RS485-interface,LAN-SNMP,TCP/IP | |
| Afbeeldingsmodus | LCD | |
|
Milieu
|
Werktemperatuur | -40°C~+65°C |
| Bergingstemperatuur | -40°C~+70°C | |
| Werkvochtigheid | 0% ~ 95% ((niet-condenserend) | |
| Hoogte | 0~3000m ((Als de hoogte tussen 2000m en 3000m ligt, daalt de maximale werktemperatuur met 1°C naarmate de hoogte met 200m toeneemt.) |
|
3. Koelsysteem
4Regelaar van het rechtgeversysteem:
MC2600 is de nieuwe generatie DC-vermogencontroller ontwikkeld door MEGMEET. Het biedt veel functies en functies, en een robuuste, gebruiksvriendelijke en gebruiksvriendelijke interface.Dit monitoringsmodule vormt samen met de rechtstellermodules van Megmeet een vermogenstoezichtingssysteem., zonneenergiemodules en distributiepluginframe (of distributiekasten), waarbij interactieve bewerkingen in mensmachineinterfaces worden gerealiseerd, monitoring van de werking van het systeem,intelligent batterijbeheerDe MC2600 controller biedt verschillende communicatie-interfaces, zoals CAN, RS485, Ethernet en droge contacten.De RS485- en Ethernet-poorten bieden flexibele verlengfunctie en parameterinstelling, firmware en logs downloaden/uploaden, toegang tot het systeem op afstand, en het kan afstandsbewaking realiseren.MC2600 kan worden gebruikt als zowel een apart systeem als een hybride voedingssysteem van rectificatormodules en zonne-energie-modules.
5Systeem samenstelling:
MC2600 regelaar samen met rechtlijningsmodules, zonne-energie-modules, dieselgeneratoren, distributie-plug-in frame (of
Het systeem is gebaseerd op een systeem dat de verbinding tussen de elektriciteitsvoorziening en de elektriciteitsvoorziening van de elektriciteitsvoorziening kan controleren en dat een systeem is dat de elektriciteitsvoorziening kan controleren.

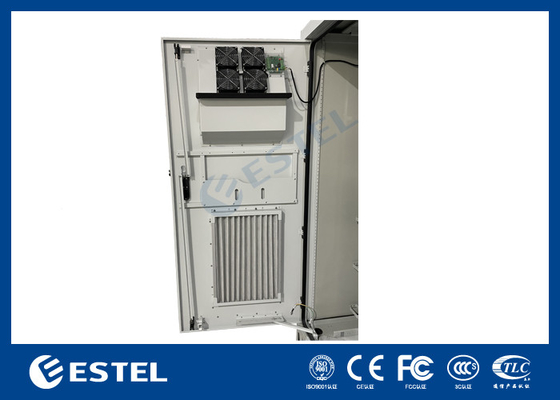

6. IVS ((Intelligent ventilatiesysteem) Werkingsbeginsel:
Het systeem is een intelligent ventilatiesysteem dat de luchtcirculatie, luchtfiltratie en koeling regelt voor de telecomruimte.Het haalt koude lucht van buitenaf naar de telecomruimte en stoot warme lucht van buiten uit om natuurlijke koeling te realiseren.Het systeem kan zelfstandig worden gebruikt of geïntegreerd met een koelapparaat van de airconditioner.
Technische parameters
Stroomvoorziening: DC48V;
stroom: 1A;
Luchtvolume: 560CFM;
Ruis: ≤ 55 dB;
Toepassing: voor verschillende soorten kasten.
7Werkdiagram:
| Handen normaal | Storing van de airconditioner | Mains Failure | ||||||
| Aan de slag. | Airconditioning aan | Aan de slag. | Aan de slag. | Na LVLD | ||||
| Temperatuur in de kast | < 35oC | 35oC - 40oC | > 40 °C | < 35oC | ≥ 35oC | < 35oC | ≥ 35oC | |
| Airconditioner | Af! | Af! | Aan- en automatisch starten | Af! | Af! | Af! | Af! | Af! |
|
Intelligent. Ventilatiesysteem |
Een enkele ventilator aan en aan de slag | Meerdere ventilatoren activeren en werken | Af! | Een enkele ventilator aan en aan de slag | Meerdere ventilatoren activeren en werken | Een enkele ventilator aan en aan de slag | Meerdere ventilatoren activeren en werken | Af! |

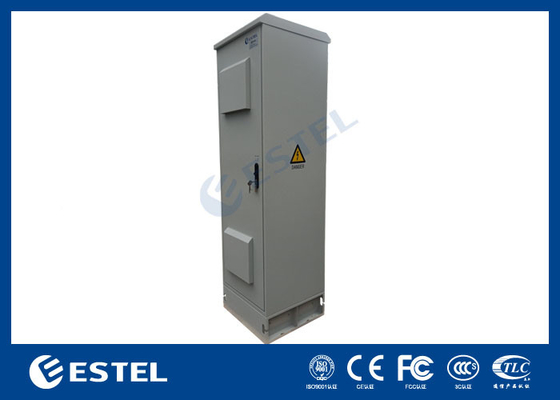

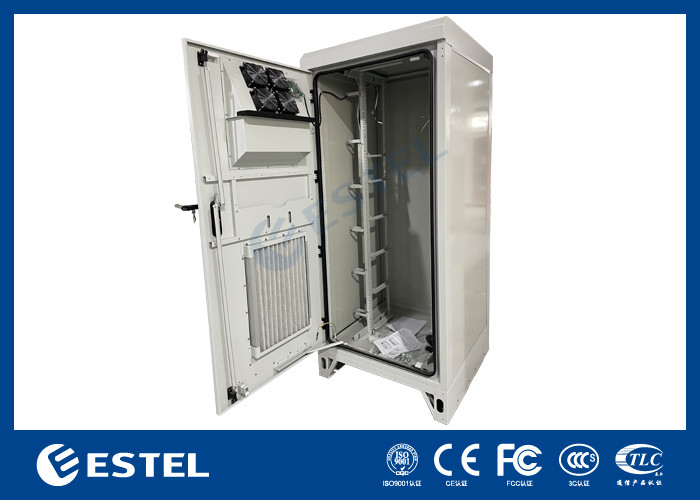

8Schilderijen van het kabinet:
