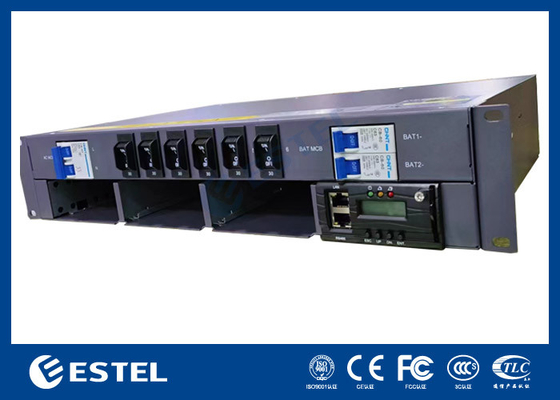

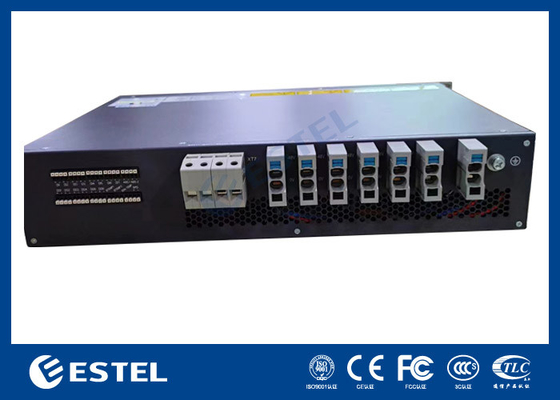

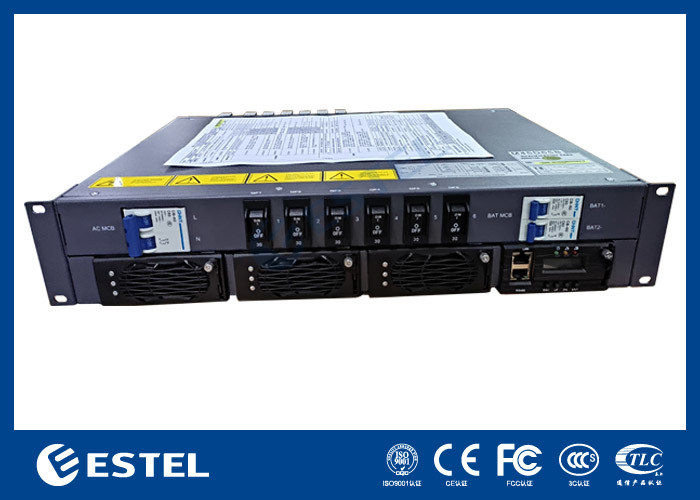

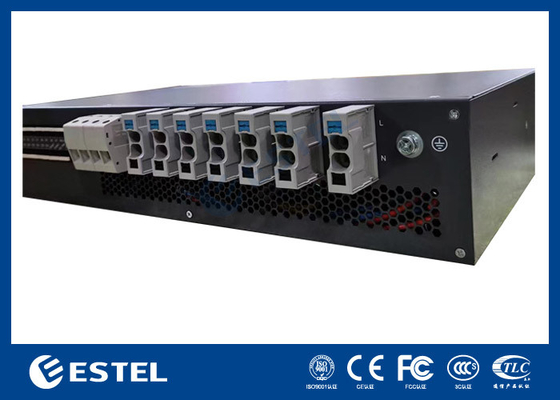

DC48V Rack Mount Rectifier 90A Hoge capaciteit 220VAC Telecom Single Phase Rectifier
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ESTEL |
| Certificering: | ISO |
| Modelnummer: | M45D65B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Depending on order quantity |
| Verpakking Details: | karton + houten geval |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T, Western Union, Paypal |
| Levering vermogen: | 3000 stuks per maand |
|
Gedetailleerde informatie |
|||
| Nominale ingangsspanning: | 48VDC | Capaciteit: | 5.2 kW |
|---|---|---|---|
| Uitgangsspanning en frequentie: | -43~-58VDC, nominale waarde: -53,5VDC | Vermogensfactor: | ≥ 0.99 |
| Installatie: | Standaard 19" rekbevestiging | Afmeting: | 482.0(W) *350.0(D) *2U(H) |
| Markeren: | DC48V rekbevestiger,Eenfasige rechtgever voor telecommunicatie met een hoge capaciteit,220 VAC Telecom Single Phase Rectifier |
||
Productomschrijving
DC48V rekmontage gelijkrichter 90A hoge capaciteit 220VAC telecom eenfasige gelijkrichter
1. DC48V rekmontage gelijkrichter 90A hoge capaciteit 220VAC Telecom eenfasige gelijkrichter Overzicht
M45D65Bis een 19-inch sub-rack voor hybride voedingssystemen, met een compact ontwerp van 2U hoogte om te voldoen aan kritische toepassingsbehoeften op het gebied van glasvezel- en microgolftransmissie, toegangsapparaat en switch.
Het maximale vermogen van het systeem is 90A, met AC-ingang/DC-ingang/batterij/belasting MCB's.De kabels zijn aan de voorzijde toegankelijk met MCB en rail.Dit voedingssysteem levert stroom aan -48V-communicatie Apparatuur.
2. DC48V Rekmontage Gelijkrichter 90A Hoge capaciteit 220VAC Telecom Eenfase Gelijkrichter Systeemparameter
| Systeem | Dimensie | 482,0(B)*350,0(D)*2U(H) |
| Gewicht | ≤15kg (zonder gelijkrichters) | |
| Koelmodus | Natuurlijke koeling | |
| Installatiemodus | Geïnstalleerd op een 19-inch rek of in de kast | |
| Bekabelingsmodus | Boveninlaat en bovenuitlaat | |
| Onderhoudsstand | Onderhoud aan de voorkant, wijziging van de kwaliteit van de ondersteuningsmodule | |
| Beschermingsniveau | IP20 | |
| AC-distributie | Invoer modus | 220VAC eenfasig |
| Invoercapaciteit | 1×50A/2P; MCB:C63A/2P | |
| Ingangsfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |
| AC-SPD | 20kA/40kA,8/20μs | |
| DC-distributie | Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC |
| Maximale capaciteit | 5,2 kW | |
| Batterijonderbrekers | 2×85A/2P; MCB:C63A/1P*2 | |
| Ladingbrekers | 6×30A/1P | |
| DC-SPD | 10kA/,8/20μs | |
| Gelijkrichter | Ingangsspanning | 85VAC~300VAC, geschatte 220VAC |
| Efficiëntie | >96% | |
| Nominaal vermogen | 1740W(176~300VAC) | |
| Werktemperatuur | -40℃~+75℃ (volledige output onder 50℃) | |
| Dimensie | 106,5 mm (B) × 286 mm (D) × 41,5 mm (1U/H) | |
| Gewicht | ≤2kg | |
| Koelmodus | Geforceerde koeling | |
| Krachtfactor | ≥0,99 | |
| THD | ≤5% | |
| Controleur | Signaalingang | 4AI (3 batterijtemp., 1 omgevingstemperatuur), 7DI (SPD, 6 gemeenschappelijke DI) |
| Alarmuitgang | 6 droog contact | |
| Communicatie poort | RS485,SNMP | |
| Weergavemodus | LCD-scherm | |
| Omgeving | Bedrijfstemperatuur | -40℃~+75℃ (volledige output onder 50℃) |
| Bewaar temperatuur | -40℃~+70℃ | |
| Luchtvochtigheid regelen | 5%~95% (niet-condenserend) | |
| Hoogte | 0 ~ 3000 m (Als de hoogte binnen het bereik van 2000 m tot 3000 m ligt, neemt de maximale bedrijfstemperatuur af met 1 ℃ naarmate de hoogte met 200 m toeneemt.) |
3. Telecomgelijkrichter Snelle details
- Standaardbreedte van 19 inch voor veelzijdig gebruik
- Compact ontwerp met een hoogte van 2U, waardoor ruimte en installatiekosten worden bespaard
- Bediening aan de voorkant en kabeltoegang voor gemakkelijk onderhoud
- Geavanceerd batterijbeheer voor een langere levensduur van de batterij
- Verschillende communicatiepoorten voor flexibel netwerken en monitoring op afstand
- Hot-pluggable gelijkrichter en controller voor eenvoudig online onderhoud
- Groot ingangsspanningsbereik (85-300Vac) voor aanpassing aan elektriciteitsnetwerken
4. Werkprincipes
(1) AC-ingang: opstartgelijkrichtermodule nadat de AC is ingeschakeld, voert -48Vdc uit, laadt tegelijkertijd de batterij op en voedt de conversiemodule, de conversiemodule voert 220Vac uit.
Onder normale omstandigheden worden de parameters van de gelijkrichtermodule en de distributie-eenheid allemaal gecontroleerd door de bewakingsmodule, die werkt volgens de vooraf ingestelde parameters of gebruikersopdrachten.Als er een AC-netstoring optreedt,
de batterij zal het systeem voeden en doorgaan met het leveren van - 48 VDC en 220 vac, met het ontladen van de batterij begint de spanning van de batterij te dalen, wanneer de spanning lager is dan 43,2 V +/- 0,5 V,
de bewakingsmodule verzendt een signaal voor onderspanning van de batterij en sluit de belastingsuitgang direct, waarna het voedingssysteem stopt met werken.Wanneer de externe netvoeding zich herstelt,
het systeem zal normaal gesproken weer werken.(Alle bovenstaande bewakingsgegevens zijn standaardsysteemwaarden en kunnen door de gebruiker worden gereset)
(2) -48V-ingang: geen wisselstroom of geen wisselstroom aangesloten, toegang tot externe voeding -48V tot -48V laadpoort, opstartbewaking en conversiemodule, 220Vac-uitgang.
5. Gelijkrichtermodule
Het modulepaneel
(1) Stroomindicator
(2) Alarmindicator
(3) Storingsindicator
(4) Vergrendelingsgrendel
(5) Handvat
Er zijn drie indicatoren op het paneel, die worden gebruikt om de bedrijfsstatus van de gelijkrichter weer te geven, zie onderstaande tabel voor details.
Tabel Gelijkrichterindicatorbeschrijving
| Indicator | Kleur | Toestand | Redenen voor een abnormale status |
| Stroomindicator | Groente | Normaal aan | De module heeft een voedingsingang |
| Uit | Storing in de hoofdvoeding (geen ingangsvermogen of OVP, UVP van ingangsvermogen). Geen uitgang | ||
| Alarmindicator | Geel | Normaal aan | Temperatuuralarm (OTP wanneer de omgevingstemperatuur > 65 ℃) |
| De module is in slaapstand.(indicatieverlichting, geen alarm) | |||
| De module is stroombegrenzend | |||
| Flikkeren | Communicatiefout | ||
|
Schuld indicator |
Rood | Normaal aan |
Geen output veroorzaakt door interne redenen van de module, zoals OVP, ventilator fout, OTP |
| Normaal gesproken uit | De module werkt naar behoren. |
6. Controller-MC2600
Het MC2600-voorpaneel
- LAN-poort
- RS485-poort
- Run-indicator
- Indicator voor klein alarm
- Belangrijke alarmindicator
- Hendel
- Toetsen
Tabel met beschrijving van controllerknoppen
| Knop | Beschrijving | |
| ESC |
Keert terug naar het vorige menu zonder het op te slaan instellingen. |
Druk op de ESC- en ENT-knop op de hetzelfde moment binnen een korte periode van tijd kan de controller opnieuw opstarten. |
|
KNO.
|
Ø Opent het hoofdmenu vanuit stand-by scherm. Ø Opent een submenu van het hoofdmenu. ØSlaat de menu-instellingen op. |
|
| OMHOOG |
Gaat naar het vorige menu of stelt een parameter in waarden. Bij het instellen van parameterwaarden kunt u ingedrukt houden deze knop om waarden snel aan te passen. |
Wanneer de parameterwaarde is ingesteld door meerdere tekenreekstypen, druk op of knop omlaag om elke waarde te wijzigen. Nadat u de waarde hebt ingesteld, drukt u op de bevestigingsknop om de cursor te verplaatsen automatisch terug. |
| DN. |
Gaat naar het volgende menu of stelt parameterwaarden in. Bij het instellen van parameterwaarden kunt u ingedrukt houden deze knop om waarden snel aan te passen. |
|
In onderstaande tabel wordt de indicator op het bedieningspaneel beschreven
| Type | Kleur | Staat | Instructies |
| Run-indicator | Groente | Flikkeren | Controller werkt naar behoren |
| Uit | Controller is defect of heeft geen DC-ingang | ||
| Klein alarm | Geel | Normaal aan | De controller genereert een klein alarm |
| Uit | De controller genereert geen kleine alarmen | ||
| Groot alarm | Rood | Normaal aan | De controller genereert een groot alarm |
| Uit | De controller genereert geen grote alarmen |
De controller biedt twee communicatiepoorten,
De definitie van de RS485-communicatiepoort wordt weergegeven in onderstaande tabel
| Pinnr. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Signaalnaam | RS485+ | - | RS485- | - | - | - | - | - |
De definitie van de LAN Ethernet-poortinterface wordt weergegeven in de tabel
| Pinnr. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Signaalnaam | TX+ | TX- | RX+ | - | - | RX- | - | - |
7. DI/DO-interface
Het voorpaneel van de DI/DO-interfacekaart
Digitale ingang is een submenu van het parameterinstelmenu, dat voornamelijk wordt gebruikt voor de operator om de normale ingangsstatus van 8 digitale schakelaars in het systeem te configureren.
Tabel Parameterinstelling relaisingang
| Digitaal nr. | Digitale naam | DI Normaal | Beschrijving |
| DI1 | HEX-alarm | NEE | Het is normaal wanneer het wordt geopend;en het alarm treedt op wanneer deze gesloten is. |
| DI2 | PWC Deuralarm | NC | Het is normaal wanneer het wordt geopend;en het alarm treedt op wanneer deze gesloten is. |
| DI3 | BT-alarm | NEE | Het is normaal wanneer het wordt geopend;en het alarm treedt op wanneer deze gesloten is. |
| DI4 | BC-alarm | NEE | Het is normaal wanneer het wordt geopend;en het alarm treedt op wanneer deze gesloten is. |
| DI5 | Digitaal5-alarm | NEE | Het is normaal wanneer het wordt geopend;en het alarm treedt op wanneer deze gesloten is. |
| DI6 | Generator op alarm | NEE | Het is normaal wanneer het wordt geopend;en het alarm treedt op wanneer deze gesloten is. |
| DI7 | DC SPD-alarm | NC | Het is normaal wanneer het wordt geopend;en het alarm treedt op wanneer deze gesloten is. |
Relaisuitgang is een submenu van het parameterinstelmenu, dat voornamelijk wordt gebruikt voor de operator om de normale uitgangsstatus van 8 relais in het systeem te configureren.
Tabel Parameterinstelling relaisuitgang
| Digitaal nr. | Digitale naam | Alarmcode | Beschrijving |
| DO1 | Relaisuitgang 1 | NC | Gesloten wanneer normaal, geopend wanneer het bijbehorende alarm optreedt. |
| DO2 | Relaisuitgang 2 | NC | Gesloten wanneer normaal, geopend wanneer het bijbehorende alarm optreedt. |
| DO3 | Relaisuitgang 3 | NC | Gesloten wanneer normaal, geopend wanneer het bijbehorende alarm optreedt. |
| DO4 | Relaisuitgang 4 | NC | Gesloten wanneer normaal, geopend wanneer het bijbehorende alarm optreedt. |
| DO5 | Relaisuitgang 5 | NC | Gesloten wanneer normaal, geopend wanneer het bijbehorende alarm optreedt. |
| DO6 | Relaisuitgang 6 | NC | Gesloten wanneer normaal, geopend wanneer het bijbehorende alarm optreedt. |
| DO7 | Relaisuitgang 7 | NC | Gesloten wanneer normaal, geopend wanneer het bijbehorende alarm optreedt. |
Daarnaast biedt het product nog 6 andere poorten.
Tabel Andere invoerparameterinstellingen
| Parameternaam | Beschrijving instelling |
| BTEMP 1 | Batterijsensor1 poort |
| BTEMP 2 | Batterijsensor2 poort |
| ENV_TEMP | Omgevingssensorpoort |
| 12V +/- | Er is een 12V-voeding aanwezig |
| RS485 | RS485-poort, gereserveerde interface, geen protocoldefinitie |
| OLIE+/- | Sluit de oliepeilsensor aan |
Bedradingsmethoden:
Ø Verwijder de kabelisolatie met een striptang.De blootgestelde lengte van de kabelkern mag niet minder zijn dan 10 mm.
ØDruk met de schroevendraaier op de knop boven de terminal, steek de kabel erin, laat de schroevendraaier los en voltooi de kabelverbinding.
Ø Trek met het handvat voorzichtig aan de kabels, om ervoor te zorgen dat de kabel er niet af valt.
8. Subrack installeren
Installeer het subrack in het 19-inch rack, zoals weergegeven in onderstaande afbeelding.
ØStap 1, verwijder de stekker uit de verpakking.
ØStap 2, Duw de stekker in het 19-inch rek
Ø Stap 3, Installeer de vaste schroef (als het montagegat van het plugframe-oor niet overeenkomt met de positie van de zwevende moer van het frame, moet deze worden aangepast aan de daadwerkelijke installatie).
Installeer de gelijkrichtermodule
Ø Stap 1, Haal de module uit de verpakking.
ØStap 2, Houd de modulehandgreep op het voorpaneel vast en plaats de module in de sleuf.
Ø Stap 3, Duw de modulemodule langzaam naar het voorpaneel van de module en spoel hem door met stroom
distributie paneel.
ØStap 4, Draai de bevestigingsschroef op het modulepaneel vast zodat de module niet loskomt.
9. Verpakking en verzending
Pakket gebruik gratis begassing woodcase die geschikt is voor export.Dit pakket is anti-vocht, anti-impact en sterk om veilig transport te garanderen.
