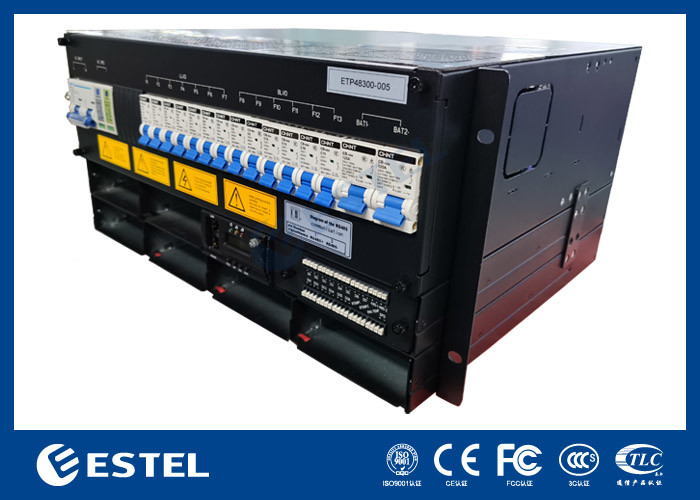

18 kW capaciteitsrectificator-krachtsysteem met stroomverdeling en batterijmonitorfunctie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ESTEL |
| Certificering: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| Modelnummer: | ET48300-005 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Houten behuizing |
| Levertijd: | 20-30 werkdagen |
| Betalingscondities: | T/T, Western Union, Paypal |
| Levering vermogen: | 8, 000 sets per maand |
|
Gedetailleerde informatie |
|||
| DC Maximale capaciteit: | 18 kW | Installatiemodus: | Geïnstalleerd op een 19 inch rek, ingebed in het kastje |
|---|---|---|---|
| Rectifier-module: | 3000 W | AC-invoerspanning: | 220VAC enkelfasig |
| Uitgangsspanning: | -43~-58VDC, nominale waarde: -53,5VDC | Beschermingsniveau: | IP20 |
| Markeren: | Stroomverzorgingssysteem van de rectificator met batterijmonitor,Stroomstelsel van de rectificator met stroomverdeling,18 kW capaciteitsrectificator |
||
Productomschrijving
18 kW capaciteitsrectificator-krachtsysteem met energieverdeling en batterijmonitorfunctie
18 kW capaciteitsrectificator-krachtsysteem met energieverdeling en batterijmonitorfunctie

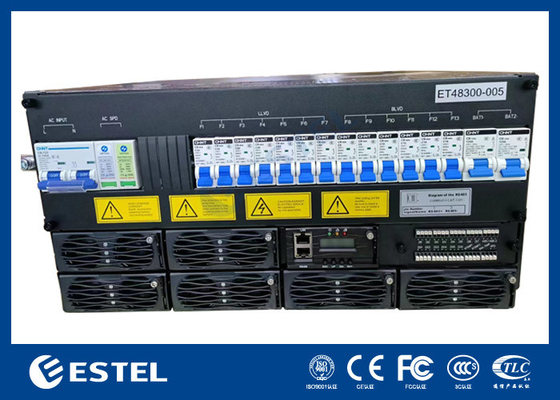

ET48300-005 Sub-rack stroomvoorziening 5U hoogte compact ontwerp om te voldoen aan de kritische toepassingsbehoeften van glasvezel en microgolftransmissie,
Het systeem maximaal vermogen is 300A, met AC / batterij / load MCBs.
De kabels zijn aan de voorzijde met MCB en busbar.
> Standardbreedte van 19 inch met het voordeel van een breed gebruik
> 5U hoogte compact ontwerp, ruimte en installatiekosten kunnen worden bespaard
> Vooraf bedienen en toegang tot kabels, goed uitziende en veilige onderhoud
> Perfecte batterijbeheer, verlengt de levensduur van de batterij en biedt verschillende communicatiepoorten,
RS485, internetpoort, droge contacten, enz. die flexibele netwerken en afstandsbewaking mogelijk maakt
> Verbeteraar en regelaar zijn warm aansluitbaar, eenvoudig en snel onderhoud online
> Breed inslagspanningsbereik ((85-300Vac) het elektriciteitsnet is aanpasbaar
ET48300-005 bestaat uit een distributie-eenheid, een rectificatiemodule, een omrekeningsmodule en een bewakingsmodule.
De configuratie is optioneel, zoals in de onderstaande tabel:
| Configuratie | Rectificatormodule | Opmerking |
| Standaard | GB 4943 | Voor meer informatie, zie de specificaties van de modules. |
| Standaard | IEC/EN 62368-1 | |
| Standaard | EN 55032 Klasse A,GR1089 Uitgave 4,R3-10, R3-11, R3-12 Klasse B gecertificeerd door Noord-Amerika | |
| Standaard | EN300386, CLASSA |
18 kW capaciteitsrectificator-krachtsysteem met energieverdeling en batterijmonitorfunctie
Systeemconfiguratie
Twee werkwijzen:
(1) wisselstroominvoer: start rectificatormodule na wisselstroom-aansturing, uitgangen -48Vdc, tegelijkertijd de batterij opladen en de conversiemodule activeren, conversiemodule uitgangen 220Vac.
Onder normale omstandigheden worden de parameters van de rechtlijningsmodule en de distributie-eenheid allemaal onder controle van de bewakingsmodule, die volgens de vooraf ingestelde parameters of gebruikersopdrachten werkt.Als het AC-net fout is, zal de batterij stroom aan het systeem, en doorgaan met het uitvoeren - 48 VDC en 220 vac, met het ontladen van de batterij, de spanning van de batterij begint te dalen, wanneer de spanning onder de 43.2 V + / - 0.5 V, stuurt de monitoringsmodule een signaal van onderspanning van de batterij en sluit de uitgang van de belasting rechtstreeks, dan stopt het stroomsysteem met werken.Het systeem zal weer normaal werken.. (Alle bovenstaande monitoringsgegevens zijn standaardwaarden van het systeem en kunnen door de gebruiker worden hersteld)
(2) -48V-invoer: geen wisselstroom of geen wisselstroom wordt aangesloten, toegang tot externe stroom -48V tot -48V-lading, startmonitoring en conversie-module, 220Vac-uitgang.
De temperatuurcompensatiefunctie is standaard ingeschakeld en kan indien nodig door gebruikersbevel worden ingeschakeld of uitgeschakeld.het uitgangsvermogen van de voedingsbron lineair wordt verminderd (@65°C, zal het uitgangsvermogen 1300 W zijn).
Specificaties
| Type | ET48300-005 | |
| Systemen | Afmeting | 482.0(W) *350.0(D) *5U(H) |
| Gewicht | ≤ 25 kg ((zonder rechtgevers) | |
| Koelstand | Natuurlijke koeling | |
| Installatie-modus | Geïnstalleerd op een 19 inch kraker in de kast. | |
| Kabelmodus | In- en uitlaat | |
| Onderhoudsstand | Onderhoud aan de voorzijde, vervanging van de ondersteuningsmodule | |
| Beschermingsniveau | IP20 | |
| AC-verdeling | Invoermodus | 220VACEenfasig |
| Inputcapaciteit | 1 × 100A/2P | |
| Invoerfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |
| ACSPD | 20kA/40kA,8/20μs | |
| DC-verdeling | Uitgangsspanning | -43~-58VDC, nominale waarde:-53.5VDC |
| Maximale capaciteit | 18 kW | |
| met een vermogen van niet meer dan 10 kW | 2×125A/1P | |
| met een vermogen van niet meer dan 10 kW | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| DCSPD | 10 kA/,8/20 μs | |
| Rectificator | Inlaatspanning | 85VAC 300VAC,nominale 220VAC |
| Efficiëntie | > 96% | |
| Nominaal vermogen | 3000W ((176~300VAC) | |
| Werktemperatuur | -40°C~+75°C (voluitvoer onder 50°C) | |
| Afmeting | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |
| Gewicht | ≤ 2 kg | |
| Koelstand | Gedwongen koelen | |
| Vermogensfactor | ≥ 0.99 | |
| THD | ≤ 5% | |
| Controller | Signalinput | 4AI(3Batterytemp.,1ambienttemp),7DI(SPD,6commonDI) |
| Alarmuitgang | 6droog contact | |
| Communicatiehaven | RS485, SNMP | |
| Afbeeldingsmodus | LCD | |
| Milieu | Werken | -40°C~+75°C (voluitvoer onder 50°C) |
| temperatuur | ||
| Bergingstemperatuur | -40°C~+70°C | |
| Werkvochtigheid | 5% ~ 95% ((niet-condenserend) | |
| Hoogte | 0~3000m ((Als de hoogte binnen het bereik van 2000m tot 3000m ligt, is de maximale operationele | |
| De temperatuur daalt met 1°C. De hoogte stijgt met 200m.) |
||
Toepassing
(1) Toegang tot integratie
(2) Distributie- en uitbreidingssysteem binnen
(3) Mobiele stations en verlengingssystemen
(4) WLAN
(5) Grondstation voor satellietcommunicatie en microgolfcommunicatiestation
(6) Zwakke stroomafdelingskamer
(7) Ander AC/DC-onderbrekingsloos voersysteem
Kenmerken
(1) Twee uitgangen: 48 Vdc, 220 Vac
(2) Twee ingangen: 48 Vdc, 220 Vac
(3) Aanneming van actieve vermogensfactorcompensatietechnologie, vermogensfactor > 0.99
(4) Breed werkbereik van wisselstroominvoerspanning: 90~280Vac
(5) Breed werktemperatuurbereik: - 5°C tot + 55°C
(6) Uitgevoerde schakeltechnologie,
(7) Een perfect batterijbeheer verlengt de levensduur van de batterij: beheer van de lading/ontlading, compensatie van de batterijtemperatuur, laagspanningsbescherming.
(8) Warmwisselbaar
(9) Input over/onderspanning bescherming
(10) Uitgangsoverspanningsbescherming, uitgangsoverstromingsbescherming, uitgangskortsluitingsbescherming
(11) Ingebed / aan de muur gemonteerd
(12) RS485, RS232 communicatie-interface
