Hybride telecom-energiesysteem 48VDC 300A 40U Buitentelecomkas met koeling
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | ESTEL |
| Certificering: | ISO9001, CE, RoHs |
| Modelnummer: | ET9090210C-20U |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Houten hoes |
| Levertijd: | 4-6 weken |
| Betalingscondities: | L/C, Western Union, T/T |
| Levering vermogen: | 2000 PCs/maand |
|
Gedetailleerde informatie |
|||
| Materiaal: | Gegalvaniseerd staal, dubbele muur met hitteisolatie | Installatiemethode: | Vloerbevestiging |
|---|---|---|---|
| Materiaalrek: | 19 inch Rack, 40U | Koelmethode: | airconditioner en Ventilator |
| Ingangsbescherming: | IP55 | Zeehaven: | Shenzhen |
| Markeren: | 40U Outdoor Telecom Cabinet,300A Buitentelecomkast,48VDC Buitentelecomkast |
||
Productomschrijving
Hybride telecom-voedingssysteem 48VDC 300A 40U telecomkast voor buiten met koeling
Invoering
Hybrid Telecom Power System 48VDC 300A 40U Outdoor Telecom Cabinet is een buitenkast die een veilige en betrouwbare fysieke werkomgeving biedt voor draadloze communicatielocaties. Het systeem integreert functies zoals een buitenkast, temperatuurregelingsapparatuur en omgevingsmonitoring. Het voedingssysteem en De AC/DC-stroomverdeeleenheid kan volgens de gebruikersvereisten in de kast worden geïnstalleerd. De installatieruimte is gereserveerd voor de gebruikersapparatuur en de back-upbatterij.
Hybride Telecom Power System 48VDC 300A 40U Outdoor Telecom Cabinet Belangrijkste kenmerken:
·Enkele kast is goed voor een oppervlakte van minder dan 1 vierkante meter, het locatieadres is eenvoudig te verkrijgen
· Temperatuurcontrolesysteem: eenvoudig onderhoud, reiniging en vervanging
· Sterk antidiefstalvermogen: intern scharnier, ingebouwde deur, ondersteuning voor extern hangslot
· Fijne onderverdeling temperatuurregeling, maximale energiebesparing
Hybride telecom-voedingssysteem 48VDC 300A 40U Outdoor Telecom-kastconfiguratie
| Basis informatie | |
| Buitenmaat |
800 mm (B) x 940 mm (D) x 2050 mm (H) (inclusief uitsteeksels voor temperatuurregeling) |
| Afdekkingsgebied | 800 mm (B) x 700 mm (D) |
| Hoogte basis | 150 mm |
| Gewicht | ≤130kg (exclusief de apparatuur en batterij) |
| Gebruikersruimte | 37U |
| Materiaal |
Wand: 1,2 mm gegalvaniseerde staalplaat Deur: 1,5 mm gegalvaniseerde staalplaat |
| Slot | Driepunts antidiefstalslot, Europese standaard ock-kern, kan het hangslot zelf veranderen of matchen |
| Bedrading Positie | Bodem in en uit |
| Bedradingsgaten | 10xφ36 |
|
Beschermingsgraad |
IP55 |
| Informatie over temperatuurregeling | |
|
Apparatuur Gedeelte |
Modus: warmtewisselaar Warmteafvoerefficiëntie: 200 W/K Nominale spanning: 48 VDC Beoordeel vermogen: 520W |
|
Batterijcompartiment |
Modus: DC-airconditioner Koelvermogen (L35/L35): 500W Nominale spanning: 48VDC Stroomverbruik (L35/L35): 160 W |
| Andere informatie | |
| Verlichting | DC-48VLED-licht |
| Rooksensor | 12VDC |
| Overstromingssensor | Droog contact |
|
Temperatuur en vochtigheidssensor |
12VDC |
| Toegangscontrole | Droog contact |
| Omgeving | |
| Bedrijfstemperatuur | 10℃ tot +45℃ |
| Bewaar temperatuur | 40℃ tot +75℃ |
| luchtvochtigheid regelen | 5% tot 95% (niet-condenserend) |
|
Hoogte |
0 tot 4000 m (als de hoogte binnen het bereik ligt van 3000m tot 4000m, de maximale werking de temperatuur daalt met 1℃ naarmate de hoogte toeneemt neemt toe met 200 m) |
| Informatie over interne racks | |
|
Apparatuur Gedeelte |
Rackmodus: 19"-ruimte volgens IEC 60297-3 Diepte: 400 mm Hoogte: 20U De beschikbare afstand voor de 19": 180 minuten |
|
Batterijcompartiment |
Rack-modus: twee groepen batterijbeugel Hoogte van elke batterijbeugel: ≥350 mm Optioneel: 17U19"-rek voor lithiumbatterij |
Hybride Telecom Power System 48VDC 300A 40U Outdoor Telecom Kast Gelijkrichter:
Het is een 19-inch sub-rack voor hybride voedingssystemen, met een compact ontwerp van 5U hoogte om te voldoen aan kritische toepassingsbehoeften op het gebied van glasvezel- en microgolftransmissie, toegangsapparaat, schakelaar. Het maximale vermogen van het systeem is 150 A, met AC-ingang/DC-ingang/batterij /load MCB's. De kabels zijn aan de voorzijde toegankelijk met MCB en rail.
Belangrijkste kenmerken van de gelijkrichter:
·Breed ingangsspanningsbereik: 85 tot 290VAC voor gelijkrichter en 120 tot 420VDC voor MPPT
·Gelijkrichter, MPPT en controller zijn hot-pluggable, eenvoudig en snel online onderhoud
·Hoge efficiëntie tot 96% voor lagere bedrijfskosten
·Ondersteunt ethernet-, SNMP-, ModBus- en RS485-communicatie-interfaces
| Invoerdistributie | ||
| AC | gelijkstroom | |
| Invoer modus | 220VAC eenfasig | 120 VDC tot 425 VDC |
| Ingangsfrequentie | 45 tot 65 Hz, nominale waarde: 50 Hz/60 Hz | / |
| Invoercapaciteit | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Uitgangsdistributie | ||
| Gelijkrichter | Zonnemodule | |
| Uitgangsspanning | -42 tot 58 VDC, nominale waarde: -53,5 VDC | -42 tot 58 VDC, nominale waarde: -54,5 VDC |
| Batterijbrekers | 125A/2P | |
| Ladingbrekers | Lvd:32A/1Px1,10A/IPx5;Blvd:32A/1Px2,10A/1P×5 | |
| DC-SPD | 20kA/40kA,8/20μs | |
| Module | ||
| Gelijkrichtermodule | Zonnemodule | |
| Ingangsspanning |
85 tot 290VAC, nominaal 220VAC |
120 tot 420 VDC, nominaal 340 VDC |
| Efficiëntie | >96% | >96% |
| Nominaal vermogen | 3000 W (176 tot 290 VAC) | 3000 W (200 tot 425 VAC) |
|
Werktemperatuur |
-10°℃ tot +75℃ (volledige output onder 55℃) | -10℃ tot +75℃ (volledige output onder 50℃) |
| Controleur | |
| Signaalingang | 3Al (2 batterijtemperaturen, 1 omgevingstemperatuur), 2RS485,7 DI |
| Alarmuitgang | 6 droog contact |
| Communicatie poort | RS485,SNMP |
| Weergavemodus | LCD-scherm |
| Systeem | |
| Afmeting (BxDxH) | 482x350,6×9U, ≤30kg (zonder modules) |
| Koelmodus | Natuurlijke koeling |
| onderhoudsstand | Onderhoud aan de voorkant, wijziging van de ondersteuningsmodule |
| Beschermingsniveau | IP20 |
| Omgeving | |
| Bedrijfstemperatuur | -10℃ tot +50℃ |
| Bewaar temperatuur | -40℃ tot +75℃ |
| luchtvochtigheid regelen | 5% tot 95% (niet-condenserend) |
|
Hoogte |
0 tot 4000 m (als de hoogte binnen het bereik van 3000 m tot 4000 m ligt, daalt de maximale bedrijfstemperatuur met 1 ℃ naarmate de hoogte met 200 m toeneemt) |
*aangepast ontwerp is beschikbaar.

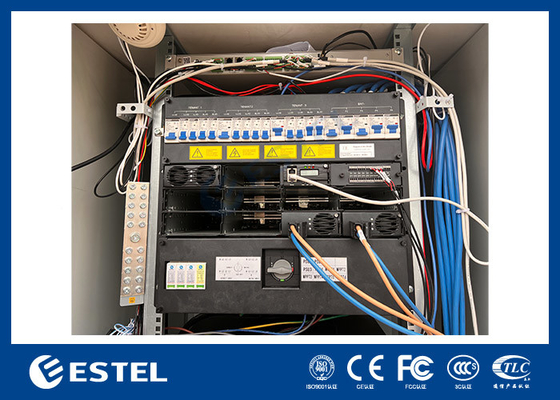

Gelijkrichterbeelden:
Werkend principe:
Normaal gesproken werkt het voedingssysteem in een parallelle zwevende laadtoestand, dat wil zeggen dat de gelijkrichtermodule, de zonnemodule, de belasting en de batterij parallel werken. Zonnemodules en gelijkrichtermodules bieden een zwevende laadstroom voor stroomcommunicatieapparaten en batterijen. Het vermogen van de zonnemodule is onvoldoende om alle belastingen te voeden. De gelijkrichtermodule levert aanvullende stroom voor de communicatieapparatuur.
Wanneer de netvoeding is uitgeschakeld, stopt de gelijkrichtermodule met werken. Als de zonne-energievoorziening normaal is, zal de zonnemodule de communicatieapparatuur voeden en de batterij opladen. Als het uitgangsvermogen van de zonnemodule onvoldoende is om alle belastingen te voeden, de batterij levert aanvullende stroom voor de communicatieapparatuur.
Wanneer de netvoeding is uitgeschakeld, stopt de gelijkrichtermodule met werken. Als de zonne-energie tegelijkertijd uitvalt, worden de communicatieapparaten gevoed door batterijen. Wanneer de ontlading van de batterij enige tijd aanhoudt tot het punt waarop de generator start, De monitor stuurt een startsignaal naar de generator. De generator levert AC-ingangsvermogen voor de gelijkrichtermodule, waarna de gelijkrichter de communicatieapparaten weer van stroom kan voorzien en de batterij kan opladen om het verbruik te compenseren. Bij het bereiken van het stoppunt van de generator, de monitoreenheid stuurt een stopsignaal naar de generator en de generator wordt uitgeschakeld.
IP55/IP65
IP55= Kenmerken behuizing:
Volledige bescherming tegen stof, olie en ander niet-corrosief materiaal
Volledige bescherming tegen contact met gesloten apparatuur
Bescherming tegen water, tot water dat vanuit elke richting door een mondstuk tegen de behuizing wordt geprojecteerd
Verkrijgbaar in wandmontage, vrijstaande montage, trog- en telegraafpaalmontage
Zeefdrukken van logo's, anodiseren of graveren zijn mogelijk
IP65= Kenmerken behuizing:
Volledige bescherming tegen stof, olie en ander niet-corrosief materiaal
Volledige bescherming tegen contact met gesloten apparatuur
Bescherming tegen water, tot water dat vanuit elke richting door een mondstuk tegen de behuizing wordt geprojecteerd
Verkrijgbaar in wandmontage, vrijstaande montage, trog- en telegraafpaalmontage
Zeefdrukken van logo's, anodiseren of graveren zijn mogelijk
Op maat gemaakt met uitsparingen, isolatie, scharnieren, grendels of sloten
Hybride Telecom Power System 48VDC 300A 40U Outdoor Telecom Cabinet Kenmerken:
| Functies | Beschrijving |
|
Modulekarakteristiek
|
Het zonnepaneel heeft een functie voor het volgen van maximale powerpoints.De maximale powerpoint-trackingnauwkeurigheid bedraagt meer dan 99,5% |
| De gelijkrichtermodule maakt gebruik van actieve arbeidsfactorcompensatietechnologie, de arbeidsfactorwaarde bedraagt maximaal 0,99 | |
| Het maximale rendement van de gelijkrichtermodule bedraagt meer dan 93% | |
| Het maximale rendement van het zonnepaneel bedraagt ruim 95% | |
| Het zonnepaneel en de gelijkrichtermodule hebben een hoge vermogensdichtheid | |
| De zonnemodule en de gelijkrichtermodule maken gebruik van de niet-destructieve hot swap-technologie, dat wil zeggen Plug-and-Play.Het vervangen van het zonnepaneel en de gelijkrichtermodule duurt minder dan een minuut | |
| De zonnemodule en de gelijkrichtermodule hebben een beveiligingsfunctie tegen overspanning, inclusief hardwarematige overspanningsbeveiliging en softwarematige overspanningsbeveiliging.En de softwarematige overspanningsbeveiliging heeft twee modi: de eerste keer overspanningsvergrendelingsmodus, de vierde keer overspanningsvergrendelingsmodus | |
| Batterijbeheer | Perfect batterijbeheer: batterijbescherming en functies zoals automatische spanningsregeling, traploze stroombegrenzing, berekening van de batterijcapaciteit, automatische egalisatie/float-charge-conversie, online batterijtest. |
| Licht en elektriciteit complementair beheer | Perfecte complementaire beheerfunctie voor licht/elektriciteit, die de prioriteit van de zonne-energievoorziening kan bereiken en het gebruik van de zonne-energie kan maximaliseren |
| Machtsstatistiek | Elektriciteitsverbruik laden, door zonne-energie opgewekte energie, door het elektriciteitsnet opgewekte energie, door DG opgewekte energie, ontlading van de batterij, opladen van de batterij |
| Gegevensrecord |
90 dagen registratie van historische gegevens, de historische gegevens kunnen worden geüpload. 200 records met geschiedenisalarm, 10 groepen batterijtestgegevens |
| Alarmfunctie | Perfecte foutbeveiliging en foutalarmfuncties |
| Netwerk ontwerp |
Het bieden van droge contacten en andere communicatiepoorten voor netwerkflexibiliteit; Maakt proximale software-upgrade en onbeheerde bediening mogelijk |
| Gehumaniseerde bedieningsinterface |
Het LCD-scherm is ontworpen met een hoek van 15 graden, wat intuïtiever en handiger is voor de bediening van de gebruiker. Vraag de bedrijfsparameters, statistieken en historische alarmen van het systeem op via het LCD-scherm. Bedien het systeem handmatig via het LCD-scherm |
| Bescherming tegen bliksem | Perfect bliksembeveiligingsontwerp aan AC- en DC-zijde |
| Energiebesparend ontwerp | Het systeem ondersteunt, naast de slaap-energiebesparende functie van de gelijkrichtermodule, ook het gebruik van zonne-energie en geeft er prioriteit aan, maakt volledig gebruik van zonne-energie om energiebesparing te bereiken en de uitstoot van broeikasgassen te verminderen. |
| Buitentype | Het systeembeschermingsniveau bedraagt maximaal IP55, kan buitenshuis worden gebruikt.Het systeem is compact en eenvoudig te installeren |
|
Systeem
|
Alle apparatuur in het systeem ondersteunt het onderhoud aan de voorzijde |
| Het systeem maakt gebruik van de slaaptechnologie van de gelijkrichtermodule, dubbele steady-state-schakelaar, shunt met laag vermogen en instelbare ventilatorsnelheid, en heeft een meer prominente energiebesparende functie | |
| De optionele AC-verwarming zorgt ervoor dat het systeem betrouwbaar werkt bij lage temperaturen | |
| Op afstand monitoren | De modem is geconfigureerd met een GPRS-functie waarmee bewaking op afstand kan worden gerealiseerd door gegevens aan de internetserver te verstrekken |
Toepassing voor energieopslagbehuizingen
Onze kast wordt veel gebruikt in de buitencommunicatie-industrie.De kast kan worden uitgerust met diverse communicatieapparatuur, gelijkrichtervoedingssysteem, monitoringunit, batterij, glasvezel, etc. Geschikt voor gebruik in straten, gebouwtoppen, bergtoppen, stedelijke, landelijke, woonwijken en andere gebieden.

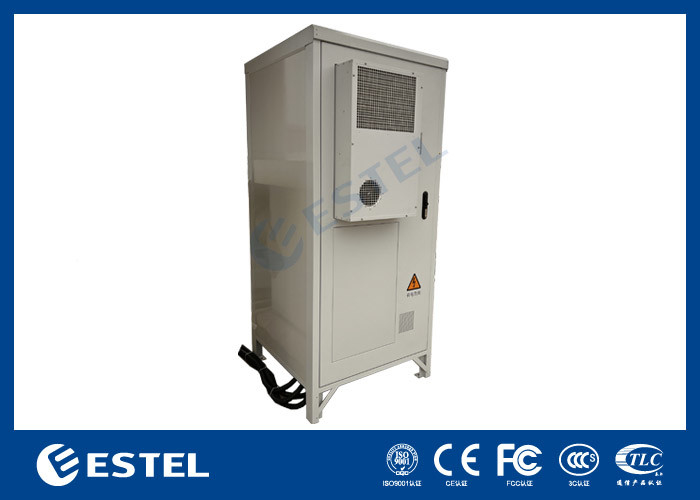

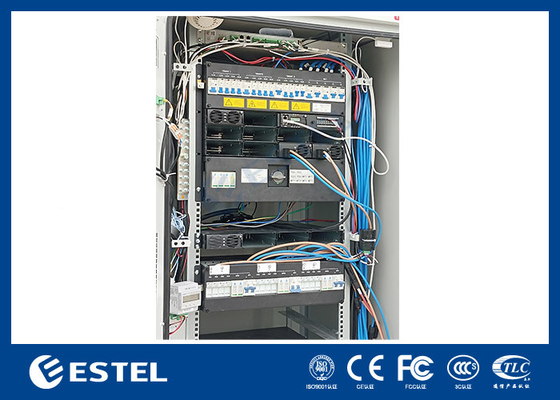

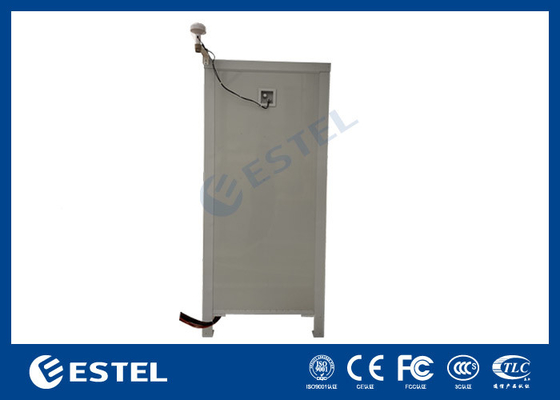

Kastfoto's:
